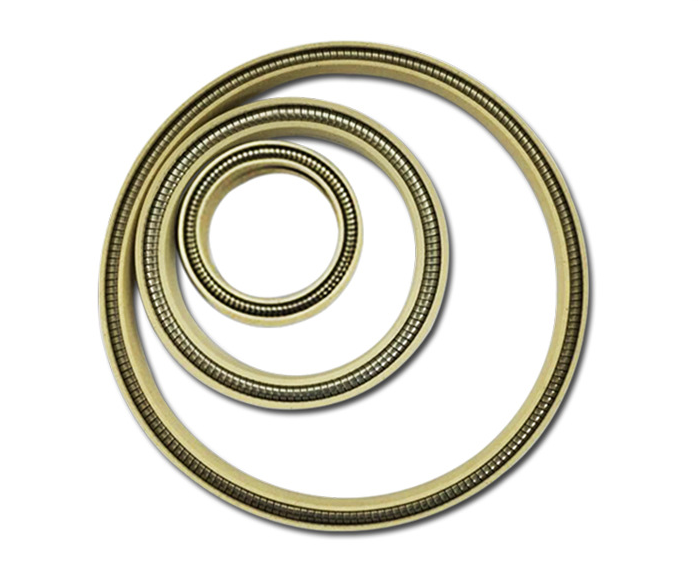

端面内压密封圈
型号：齐全
名称：端面内压密封圈
说明：弹簧蓄能密封圈在低压和零压时，初始密封力由金属弹簧产生。当系统压力升高时，则主要密封力由系统压力形成。因此，从零压到高压均能保证良好密封。特殊场合可在弹簧处的空腔充填弹性胶，防止污物进入密封体，并可进行消毒，常用于食品及医药行业，还可用在泥渣、稀浆或胶质等场合.

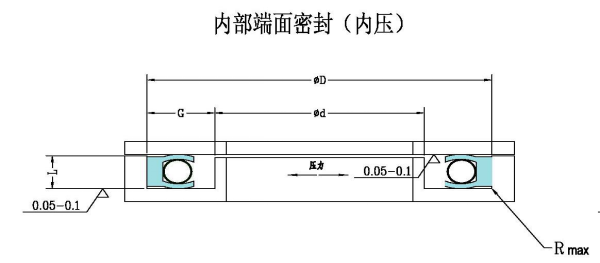

端面密封配合零件尺寸单位(mm)
订货尺寸说明 内压：D*G*L 外压：d*G*L
|
沟槽内径 D h11 |
10-13.9 |
14-24.9 |
25-45.9 |
46-124.9 |
125-999.9 |
|
沟槽宽度 Gmin |
2.4 |
3.6 |
4.8 |
7.1 |
9.5 |
|
沟槽深度 L ±0.2 |
1.45 |
2.25 |
3.10 |
4.70 |
6.10 |
|
深度公差 |
+0.03 |
+0.05 |
+0.08 |
+0.10 |
+0.15 |
|
圆角 Rmax |
0.4 |
0.4 |
0.6 |
0.8 |
0.8 |
